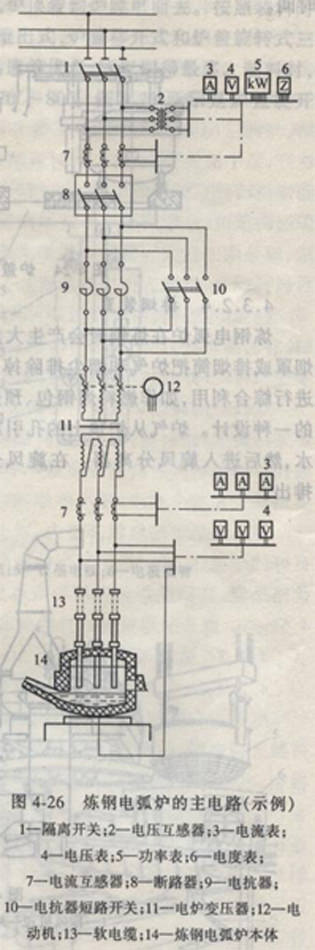

如图4 26所示，电炉通过短网、电炉变压器、电抗器、断路器和隔离开关而接到高压电力网上。

电炉变压器及电抗嚣

快盈　　电炉变压器是一种降压变压器，具有很大的过载容量(20％～30％)，其次级输出的是低电压大电流。在变压器的高压侧配有电压调节装置．供在不同冶炼期调节电炉输入电压之用。该装置有无载和有载调节两种，有载调压装置在结构上比较复杂，但能在不断电的情况下进行电炉电压的调节，有利于缩短电炉熔炼时间和提高电炉生产能力，因此是一种技术上**的装置。

　　变压器额定容量P。是以电炉熔化期的能量平衡为基础来确定的(kv·A)式中，M为电炉的额定容量，t；B。为熔化每吨钢的电能单耗，一般取420～440kW·h^；r为熔化时问，h；cos∞为熔化期变压器的平均功率因数；^。为平均利用系数，一般取0 85～0 90；n为平均电效率，可取0 85～0 9，大容量炉取大值；n为平均热效率，对于0 5～5t炉取0 65～O 75；10～20t炉取0 75～O 8．炉容量再大，"。可适当取大；^为过载系数，一般取1 2，考虑了电炉变压器的20％过载容量。

　　对以废钢为原料熔炼普通钢的炉子，熔化期占整个冶炼周期绝大部分时间，因而加大电炉变压器的容量，可缩短熔炼时间，提高生产率。降低电耗。高功率和超高功率电炉就是出自这个思想设计的。而对于熔炼合金钢的加热炉，由于精炼期比较长，精炼期所需功率远比熔化期小。若采用高功率和超高功率电炉。则应配备炉外精炼设备，而电弧炉则只用来熔化炉料。

快盈　　二次电压的设计值首先保证熔化期电弧燃烧稳定．其次是保证各个炼钢阶段对电功率的不同需要。变压器的二次电压应设计为多级可调孙型炉采用无励磁电动调压，级数为4～6级，大型炉和中型炉常采用有载调压，级数较多(10级以上)。二次电压*低值约为*高值的一半到三分之一。

　　额定电流在二次*高电压确定后求得，对普通功率快盈，额定电流为熔炼期*大电弧功率电流的0 7～0 8倍；对高功率和超高功率炉．额定电流值为*大电弧功率电流的0 9～1 2倍。

　　在炼钢电弧炉的工作过程中经常发生短路，因此要求变压器有一定的过载能力，且能短时间工作在短路状态。另外，还应具有较大的内阻抗以限制短路电流。

快盈对于普通功率的电弧炉的变压器，一般要求：(1)有20％过载能力；(2)当短路电流整定在三倍额定电流时，变压器的各部分应无损伤。变压器的阻抗压降一般为额定相电压的6％～11％。

　　为了稳弧和限制短路电流，主回路中必须有一定的电抗。在熔化期，总的相对电抗不得小于30％。对于小型炼钢电弧炉，由于变压器和短网的相对电抗之和达不到这个值，所以要另配备电抗器。

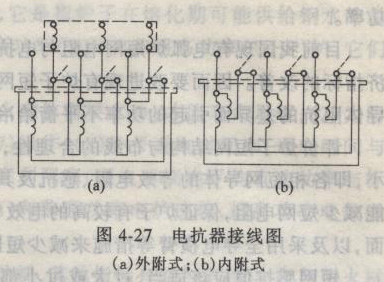

快盈　　电抗器是个三相铁心线圈，与变压器高压线圈串联，特点是即使在通过短路电流的情况下，其铁心也不饱和。电抗器可装在电炉变压器的内部(内附式)，也可做成一独立的电器(外附式)，两者的接线见图4－27。
